1.Introduction aux condensateurs à bornes à vis
Les condensateurs sont des composants fondamentaux des systèmes électriques et électroniques, conçus pour stocker et libérer de l'énergie électrique selon les besoins. Ils sont utilisés dans un large éventail d'applications, du filtrage du bruit dans les circuits audio à la stabilisation de la tension dans les alimentations. En maintenant temporairement la charge électrique, les condensateurs aident à atténuer les fluctuations, à améliorer le facteur de puissance et à garantir un fonctionnement fiable des composants sensibles.
Parmi les différents types de condensateurs disponibles, condensateurs à bornes à vis se distinguent par leurs hautes performances dans des applications exigeantes. Ces condensateurs sont conçus avec des bornes filetées, leur permettant d'être solidement fixés avec des vis ou des boulons. Cette méthode de connexion robuste leur permet de gérer des niveaux de courant plus élevés et de fonctionner de manière plus fiable dans des environnements difficiles par rapport à d'autres types comme les condensateurs radiaux ou encliquetables.
Ce qui rend les condensateurs à bornes à vis uniques, ce n'est pas seulement leurs performances électriques mais aussi leur durabilité mécanique. Leur conception garantit des connexions solides et stables, ce qui est essentiel dans les systèmes industriels et de forte puissance où les vibrations, les changements de température et les courants élevés sont courants.
Avantages de l'utilisation de condensateurs à bornes à vis
Gestion de courant élevé : la conception des bornes à vis permet des tailles de conducteurs plus grandes et une résistance de contact plus faible, ce qui rend ces condensateurs bien adaptés aux applications avec un courant d'ondulation élevé et de grands besoins de stockage d'énergie.
Connexions mécaniques sécurisées : contrairement aux bornes à emboîtement ou soudées, les bornes à vis offrent une connexion plus sûre et résistante aux vibrations, réduisant ainsi le risque de panne électrique.
Facilité d'installation et de maintenance : ces condensateurs sont faciles à remplacer sur le terrain, ce qui en fait un choix privilégié pour les systèmes où les temps d'arrêt doivent être minimisés.
Prise en charge de capacités et de tensions nominales plus importantes : les condensateurs à bornes à vis sont généralement utilisés dans les applications nécessitant des valeurs de capacité et des tensions nominales élevées, allant souvent de centaines à des milliers de microfarads et jusqu'à plusieurs centaines de volts.
En raison de ces avantages, les condensateurs à bornes à vis sont largement utilisés dans les alimentations industrielles, les onduleurs, les alimentations sans interruption (UPS) et de nombreuses autres applications électroniques de haute puissance. Leur fiabilité, leur facilité d'utilisation et leurs performances sous contrainte les rendent indispensables dans l'électrotechnique moderne.
2.Types de condensateurs à bornes à vis
Les condensateurs à bornes à vis sont disponibles en différents types, chacun étant adapté à des exigences électriques et mécaniques spécifiques. Les deux types les plus courants sont les condensateurs électrolytiques à bornes à vis en aluminium et les condensateurs à bornes à vis à film. Les deux sont largement utilisés en électronique de puissance, mais ils diffèrent considérablement en termes de construction, de performances et d’adéquation aux applications.
Condensateurs électrolytiques à bornes à vis en aluminium
Construction et caractéristiques
Les condensateurs électrolytiques en aluminium utilisent une anode et une cathode en feuille d'aluminium, séparées par un électrolyte liquide ou solide. Le diélectrique est formé par une couche d’oxyde sur l’anode et l’électrolyte agit comme milieu conducteur de la cathode. L'ensemble est logé dans une boîte en aluminium scellée avec des bornes à vis pour le raccordement électrique.
Ces condensateurs sont polarisés, ce qui signifie qu'ils doivent être installés dans le bon sens par rapport à la polarité.
Avantages :
Valeurs de capacité élevées dans une taille relativement compacte
Solution rentable pour le stockage d’énergie à grande échelle
Bonne gestion du courant d'ondulation élevé
Inconvénients :
Résistance série équivalente (ESR) supérieure à celle des condensateurs à film
Durée de vie plus courte, en particulier à des températures élevées ou sous une contrainte d'ondulation continue
Performances et stabilité de fréquence limitées
Applications typiques :
Condensateurs du circuit intermédiaire dans les onduleurs
Filtrage de sortie dans les alimentations à découpage
Stockage d'énergie en vrac dans les systèmes électriques industriels
Condensateurs à bornes à vis à film
Construction et caractéristiques
Les condensateurs à film utilisent un mince film plastique comme diélectrique, souvent du polypropylène ou du polyester, avec des couches métallisées ou des électrodes en feuille. Ces condensateurs sont généralement non polarisés et sont disponibles dans des tailles physiques plus grandes que leurs homologues électrolytiques.
Ils offrent un ESR et un ESL extrêmement faibles, ce qui les rend idéaux pour les applications à haute fréquence et à haut rendement.
Avantages :
ESR très faible et capacité de courant d'ondulation élevée
Longue durée de vie avec des performances électriques stables dans le temps
Excellente stabilité thermique et de tension
Inconvénients :
Plus grand en taille que les condensateurs électrolytiques de tensions nominales similaires
Coût généralement plus élevé
Valeurs de capacité maximales inférieures pour un volume donné
Applications typiques :
Convertisseurs résonants et circuits amortisseurs
Applications d'impulsions et de décharges
Circuits de commutation haute fréquence et bancs de filtres

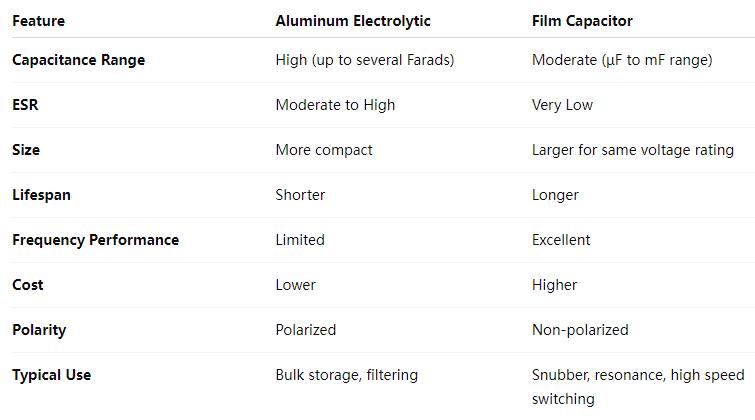

Comparaison : condensateurs électrolytiques en aluminium et condensateurs à film
Chaque type a ses atouts et ses limites. Les condensateurs électrolytiques à bornes à vis en aluminium conviennent mieux aux applications nécessitant une capacité élevée à un coût modéré, tandis que les condensateurs à bornes à vis à film excellent dans les environnements où un faible ESR, une longue durée de vie et des performances haute fréquence sont essentiels.
3.Paramètres et spécifications clés
Lors de la sélection d'un condensateur à bornes à vis pour toute application, il est essentiel de comprendre les paramètres électriques et physiques clés qui déterminent son adéquation. Ces spécifications influencent directement les performances, la fiabilité et la longévité du condensateur dans diverses conditions de fonctionnement.
Capacité et tolérance
La capacité, mesurée en microfarads (µF), représente la quantité de charge électrique qu'un condensateur peut stocker. Les condensateurs à bornes à vis sont généralement utilisés dans les applications nécessitant des valeurs de capacité élevées, allant souvent de quelques centaines à plusieurs milliers de microfarads.
La tolérance indique dans quelle mesure la capacité réelle peut varier par rapport à la valeur indiquée. Les tolérances typiques vont de ±10 % à ±20 % pour les condensateurs électrolytiques en aluminium, tandis que les condensateurs à film peuvent offrir des tolérances plus strictes en fonction de l'application.
Tension nominale
La tension nominale spécifie la tension continue maximale qui peut être appliquée aux bornes du condensateur sans causer de dommages. Les condensateurs à bornes à vis ont souvent des tensions nominales allant de 50 V à 600 V CC ou plus, selon le type et la construction. Choisissez toujours un condensateur avec une tension nominale supérieure à la tension de crête attendue dans l'application pour garantir la sécurité et la longévité.
ESR (résistance série équivalente)
La résistance série équivalente (ESR) est une mesure de la résistance interne du condensateur. Des valeurs ESR inférieures sont préférées car elles entraînent une génération de chaleur plus faible, un rendement plus élevé et une meilleure gestion des signaux haute fréquence ou des courants d'ondulation.
Les condensateurs à film ont généralement une ESR bien inférieure à celle des condensateurs électrolytiques à l'aluminium, ce qui les rend adaptés aux applications haute fréquence ou à faibles pertes. Cependant, de nombreux condensateurs électrolytiques modernes à bornes à vis sont conçus avec des caractéristiques ESR améliorées pour répondre à des exigences de plus en plus exigeantes.
Courant d'ondulation
Le courant ondulé est la composante alternative du courant circulant dans un condensateur, généralement superposée à la tension continue. Un courant d'ondulation excessif peut provoquer un échauffement interne et réduire considérablement la durée de vie d'un condensateur.
Les condensateurs à bornes à vis sont conçus pour gérer des courants d'ondulation élevés, ce qui les rend idéaux pour les alimentations électriques, les onduleurs et les équipements industriels. Le courant nominal d'ondulation est généralement spécifié à une certaine fréquence et température, qui peuvent toutes deux affecter les performances.
Plage de température de fonctionnement
La température joue un rôle essentiel dans les performances et la durabilité des condensateurs. La plage de températures de fonctionnement des condensateurs à bornes à vis s'étend généralement de –40 °C à 85 °C ou 105 °C, avec certains types haut de gamme pouvant atteindre 125 °C.
Des températures plus élevées accélèrent l'évaporation de l'électrolyte dans les électrolytes d'aluminium, ce qui réduit la capacité et augmente l'ESR au fil du temps. Les condensateurs à film, en revanche, présentent généralement une meilleure stabilité thermique et une durée de vie plus longue à des températures élevées.
Durée de vie et fiabilité
La durée de vie attendue d'un condensateur à bornes à vis est généralement exprimée en heures à une température et un courant d'ondulation spécifiés : souvent 2 000 à 10 000 heures à 85 °C ou 105 °C. La durée de vie double environ à chaque diminution de 10°C de la température de fonctionnement, donc un fonctionnement à des températures plus froides peut prolonger considérablement la durée de vie.
La fiabilité est également influencée par les contraintes électriques, les cycles thermiques et les conditions environnementales de l’application. Les condensateurs à film ont tendance à offrir une longévité et une fiabilité supérieures, tandis que les condensateurs électrolytiques à l'aluminium nécessitent un examen plus attentif des conditions de fonctionnement pour atteindre la durée de vie souhaitée.
4.Applications des condensateurs à bornes à vis
Les condensateurs à bornes à vis sont largement utilisés dans les systèmes électriques où un courant, une tension et une stabilité mécanique élevés sont requis. Leur conception robuste et leurs caractéristiques électriques supérieures les rendent idéaux pour diverses applications industrielles et commerciales. Vous trouverez ci-dessous quelques-unes des utilisations les plus courantes des condensateurs à bornes à vis :
Alimentations
Dans les alimentations linéaires et à découpage, les condensateurs à bornes à vis servent de composants clés pour le stockage et le filtrage de l'énergie. Ils aident à atténuer les fluctuations de tension et à réduire les ondulations des sorties CC, garantissant ainsi une alimentation électrique propre et stable. Leur capacité élevée et leurs capacités de courant d'ondulation les rendent adaptés à une utilisation dans les systèmes de conversion de puissance à grande échelle.
Onduleurs
Les onduleurs, qui convertissent le courant continu en courant alternatif, s'appuient sur des condensateurs pour stabiliser le circuit intermédiaire et gérer le flux d'énergie pendant la commutation. Les condensateurs à bornes à vis sont souvent utilisés du côté du bus CC des onduleurs pour réduire les pointes de tension et absorber les courants ondulatoires élevés. Ceci est particulièrement important dans les systèmes d'énergie renouvelable, tels que les onduleurs solaires et éoliens, ainsi que les entraînements motorisés.
Alimentations sans coupure (UPS)
Les condensateurs à bornes à vis jouent un rôle essentiel dans les systèmes UPS en stockant l'énergie et en aidant à maintenir la stabilité de la tension pendant les transitions entre l'alimentation secteur et la batterie de secours. Leur capacité à gérer un courant ondulatoire élevé et à fournir des cycles de charge/décharge rapides les rend idéaux pour tamponner l’énergie lors de pannes de courte durée.
Convertisseurs de fréquence
Les convertisseurs de fréquence sont utilisés pour modifier la fréquence du courant alternatif pour les équipements spécialisés ou les moteurs à vitesse variable. Les condensateurs de ces systèmes prennent en charge la régulation de tension et le filtrage des harmoniques. Les condensateurs à bornes à vis sont choisis pour leur durabilité et leurs performances constantes face aux commutations haute fréquence et aux contraintes thermiques.
Équipement de soudage
Les condensateurs des équipements de soudage doivent être capables de gérer des impulsions rapides et de haute énergie. Les condensateurs à bornes à vis sont préférés dans ce domaine en raison de leurs courants de surtension élevés, de leur longue durée de vie et de leur capacité à supporter des contraintes thermiques et électriques intenses.
Electronique Industrielle
Dans l'automatisation industrielle, la robotique et d'autres appareils électroniques industriels, les condensateurs à bornes à vis sont utilisés dans les contrôleurs de moteur, les convertisseurs de puissance et les modules de stockage d'énergie. Leur fiabilité en fonctionnement continu et leur résistance aux vibrations et aux environnements difficiles les rendent bien adaptés à ces applications.
Équipement audio
Les systèmes audio haut de gamme utilisent souvent des condensateurs à bornes à vis dans les amplificateurs de puissance pour maintenir des rails de tension constants et filtrer le bruit. Les condensateurs à bornes à vis à film, en particulier, sont appréciés dans les applications audio pour leur faible ESR et leur distorsion minimale du signal.
Applications automobiles
Les véhicules modernes, en particulier les véhicules électriques et hybrides (VE et HEV), nécessitent des condensateurs robustes dans les systèmes électroniques de puissance tels que les chargeurs embarqués, les convertisseurs DC-DC et les contrôleurs de moteur électrique. Les condensateurs à bornes à vis sont choisis pour leur capacité à résister aux températures élevées, aux vibrations et aux demandes de courant typiques des environnements automobiles.
5. Sélection du bon condensateur à borne à vis
Le choix du condensateur à borne à vis approprié est crucial pour garantir la fiabilité et les performances de tout système électronique de puissance. Étant donné que ces condensateurs sont souvent utilisés dans des applications exigeantes, telles que les onduleurs, les équipements industriels et les alimentations, la sélection du mauvais type peut entraîner une inefficacité, une panne prématurée ou même des dommages au système. Le processus de sélection doit être guidé par une évaluation minutieuse des exigences électriques et environnementales de l'application.
Considérations relatives aux exigences de candidature
Besoins en tension et en capacité
La première étape de la sélection d’un condensateur consiste à identifier les exigences de tension et de capacité du circuit. La tension nominale du condensateur doit être supérieure à la tension maximale qu'il subira dans l'application, généralement d'au moins 20 à 30 % à titre de marge de sécurité. La capacité requise dépend de la fonction du condensateur, qu'il s'agisse de lissage, de filtrage ou de stockage d'énergie.
Courant d'ondulation and ESR Considerations
Les condensateurs à bornes à vis sont souvent soumis à des courants d'ondulation importants, en particulier dans les applications de conversion de puissance et de commande de moteur. Par conséquent, il est essentiel de vérifier le courant nominal d’ondulation du condensateur pour s’assurer qu’il peut gérer les niveaux attendus sans échauffement excessif.
La résistance en série équivalente (ESR) est tout aussi importante. Un ESR inférieur entraîne moins de perte de puissance et de génération de chaleur. Les condensateurs électrolytiques en aluminium ont généralement une ESR plus élevée que les condensateurs à film, mais la sélection d'une variante à faible ESR peut améliorer l'efficacité et la stabilité thermique.
Exigences de température
Les condensateurs doivent fonctionner de manière fiable aux températures ambiantes et internes du système. Si l'application implique des températures élevées (par exemple, à l'intérieur d'une alimentation électrique scellée ou d'un compartiment moteur), le condensateur doit être évalué en conséquence. De nombreux condensateurs à bornes à vis sont conçus pour des températures allant jusqu'à 85°C ou 105°C, certains modèles spécialisés supportant 125°C ou plus.
Taille et montage
Si les performances électriques sont essentielles, les considérations mécaniques ne doivent pas être négligées. Les condensateurs à bornes à vis sont disponibles dans différentes tailles de boîtiers et configurations de bornes. Assurez-vous que le composant sélectionné correspond à l’espace disponible et au matériel de montage. Un montage correct est essentiel pour éviter les contraintes sur les bornes et assurer une bonne dissipation thermique.
Pour les environnements soumis à de fortes vibrations ou contraintes mécaniques, des supports de montage ou des pinces supplémentaires peuvent être nécessaires pour fixer le condensateur et éviter la fatigue des bornes.
Attentes en matière de durée de vie
La durée de vie attendue d'un condensateur est généralement indiquée en heures à une température et un courant ondulatoire spécifiques. Par exemple, une évaluation typique pourrait être « 2 000 heures à 105 °C ». Cependant, la durée de vie du condensateur double environ pour chaque diminution de température de 10 °C, de sorte que dans des environnements plus froids, la durée de vie réelle peut être beaucoup plus longue.
Sélectionnez un condensateur dont la durée de vie nominale correspond ou dépasse la durée de fonctionnement prévue de l'appareil. Pour les systèmes critiques ou les applications à service continu, il est conseillé de sur-spécifier la durée de vie pour garantir une fiabilité à long terme.
Considérations relatives aux coûts
Même si le coût est toujours un facteur, il doit être mis en balance avec les performances, la fiabilité et le coût total de possession. Les condensateurs à film à bornes à vis, par exemple, sont plus chers que les condensateurs électrolytiques en aluminium, mais peuvent offrir une durée de vie plus longue, une ESR inférieure et de meilleures performances thermiques, réduisant ainsi les coûts de maintenance et de temps d'arrêt pendant la durée de vie du système.
Évitez de sélectionner le composant le moins cher qui répond aux exigences minimales. Concentrez-vous plutôt sur la valeur à long terme, en particulier dans les systèmes critiques ou hautes performances.
6. Tendances futures des condensateurs à bornes à vis
Alors que les exigences de l’électronique de puissance moderne continuent d’évoluer, les condensateurs à bornes à vis connaissent également des progrès significatifs. Les ingénieurs et les fabricants repoussent les limites des performances, de la fiabilité et de l’efficacité de la conception pour répondre aux exigences des systèmes de nouvelle génération. Voici quelques-unes des tendances les plus importantes qui façonnent l’avenir des condensateurs à bornes à vis :
- Avancées dans les matériaux et la technologie
Les innovations dans les matériaux diélectriques, les électrolytes et les méthodes de construction internes améliorent les caractéristiques de performance des condensateurs à bornes à vis. Pour les condensateurs électrolytiques en aluminium, les développements dans la chimie des électrolytes et les feuilles d'électrode ont conduit à une résistance série équivalente (ESR) plus faible et à une stabilité thermique améliorée.
Les condensateurs à film, quant à eux, bénéficient de films polymères améliorés et de techniques de métallisation qui améliorent leurs capacités de tenue en tension et augmentent leur durée de vie. Ces améliorations matérielles se traduisent directement par une fiabilité plus élevée et de meilleures performances dans des applications exigeantes telles que les groupes motopropulseurs de véhicules électriques (VE) et les entraînements industriels à haut rendement.
- Miniaturisation et densité de puissance accrue
L'une des tendances clés de tous les composants électroniques est la miniaturisation, et les condensateurs à bornes à vis ne font pas exception. Les ingénieurs s'efforcent d'intégrer davantage de capacités de gestion de capacité et de tension dans des boîtiers plus petits et plus compacts. Ceci est particulièrement important pour les applications où l'espace est limité mais où les performances ne peuvent être compromises, telles que les systèmes aérospatiaux, les onduleurs d'énergie renouvelable et les équipements industriels portables.
Grâce à une meilleure architecture interne et à l'optimisation des matériaux, les fabricants produisent désormais des condensateurs à bornes à vis avec une densité énergétique plus élevée, permettant aux systèmes d'être plus petits, plus légers et plus efficaces.
- Températures nominales plus élevées
Les systèmes électroniques modernes fonctionnent de plus en plus dans des environnements plus difficiles, que ce soit sous le capot d’un véhicule hybride, à proximité de machines industrielles ou à l’intérieur de systèmes électroniques de puissance fermés. Pour relever ces défis, de nouveaux condensateurs à bornes à vis sont conçus pour tolérer des températures de fonctionnement plus élevées, dépassant souvent 105°C, voire 125°C.
La tolérance aux températures élevées améliore la fiabilité et prolonge la durée de vie, en particulier dans les environnements thermiques difficiles. Cette tendance est particulièrement significative dans des secteurs tels que les énergies renouvelables, l’électrification automobile et les systèmes de calcul haute performance.
7.Conclusion
Les condensateurs à bornes à vis jouent un rôle essentiel dans l'électronique de puissance moderne, offrant une combinaison de capacité élevée, de construction robuste et de performances électriques fiables. Leur conception à bornes filetées fournit des connexions sécurisées capables de gérer des courants d'ondulation élevés et des contraintes mécaniques, ce qui les rend idéales pour les applications industrielles et commerciales exigeantes.
Tout au long de cet article, nous avons exploré les principes fondamentaux des condensateurs à bornes à vis, notamment leur construction unique, les différents types (électrolytique en aluminium et film) et les paramètres clés qui définissent leurs performances. Nous avons également examiné leur utilisation répandue dans des systèmes tels que les alimentations électriques, les onduleurs, et même l'électronique audio et automobile.
Lors de la sélection d'un condensateur à bornes à vis, les ingénieurs doivent prendre en compte des facteurs tels que la capacité, la tension nominale, l'ESR, le courant d'ondulation, la température de fonctionnement et la durée de vie pour garantir la compatibilité avec leur application. À mesure que l'électronique de puissance continue d'évoluer, ces condensateurs progressent également, bénéficiant des innovations en matière de matériaux, de miniaturisation et de performances thermiques.
Dans un monde où l'efficacité, la fiabilité et la longévité sont primordiales, les condensateurs à bornes à vis restent la pierre angulaire de la conception de circuits haute puissance. Qu'ils soient utilisés dans des systèmes industriels lourds ou dans l'électronique de précision, ils offrent les performances et la durabilité nécessaires au bon fonctionnement des systèmes.
